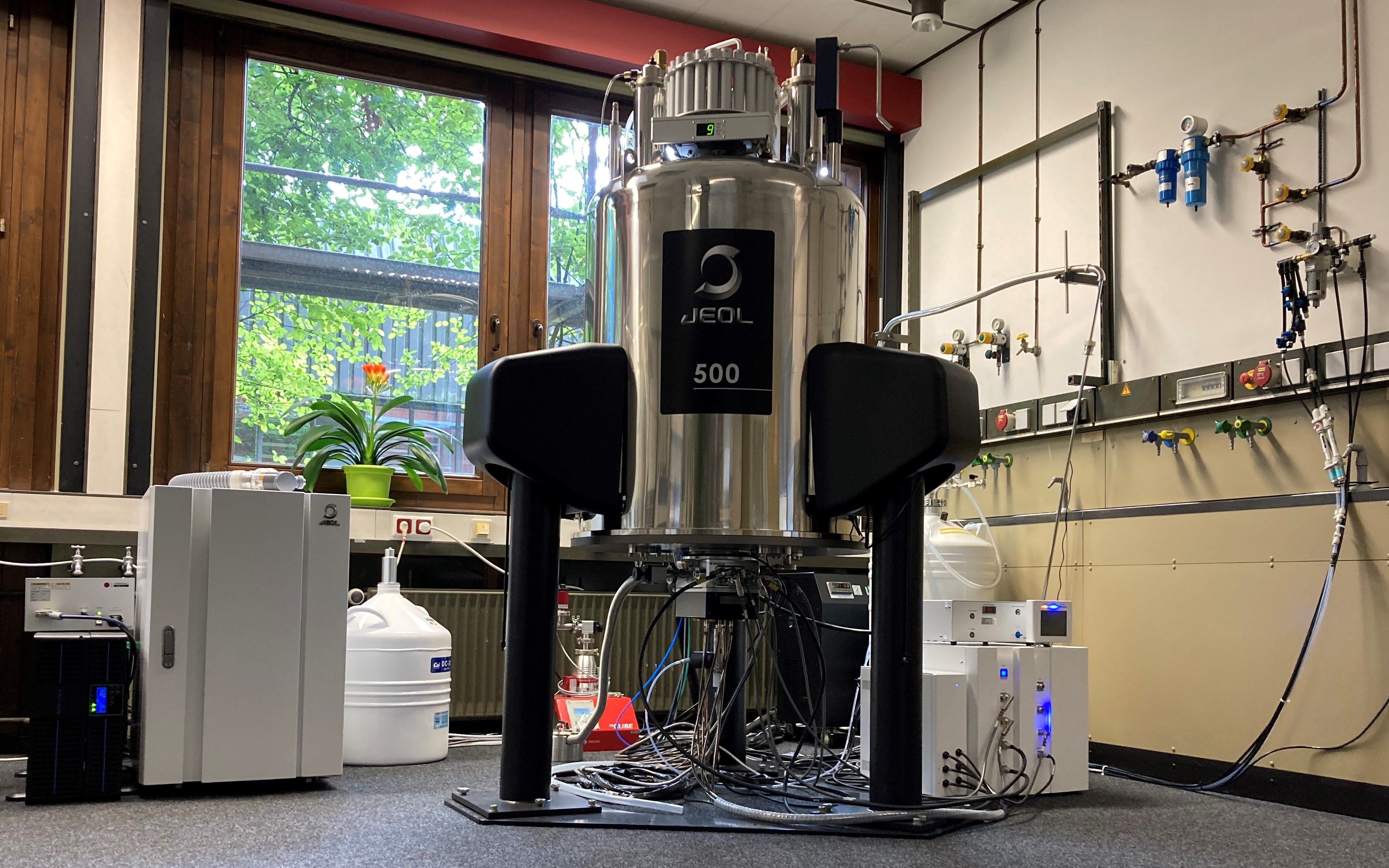

JEOL JNM-ECZL500R
seit Mai 2023 in Betrieb
Für dieses NMR-Spektrometer sind zwei Probenköpfe verfügbar. Standardmäßig ist der SuperCOOL-Probenkopf eingebaut.
SuperCOOL-Probenkopf: NM-83020SCO5TH5 500MHZ 5MM FG/SCOTH
Kühlung mit flüssigem Stickstoff
1H und 19F befinden sich auf derselben Spule:
- Heterokerne (X) können 1H-entkoppelt ODER 19F-entkoppelt gemessen werden.
- 1H Heterokern 2D Messungen sind möglich (z. B. 1H13C HMQC).
- 19F Heterokern 2D Messungen sind möglich (z. B. 19F13C HMQC).
- 19F kann NICHT 1H-entkoppelt gemessen werden.
- 1H kann NICHT 19F-entkoppelt gemessen werden.
Der SuperCOOL-Probenkopf wird mit flüssigem Stickstoff auf -196°C heruntergekühlt. Dadurch wird das durch die Elektronik verursachte Rauschen reduziert. Dieses elektronische Rauschen ist temperaturabhängig. Somit wird eine bessere Empfindlichkeit erreicht und Messzeit kann reduziert werden. Die Reduzierung der Messzeit ist abhängig vom Atomkern und vom Experiment. Der Probenraum bleibt auf Raumtemperatur bzw. der gewünschten Messtemperatur.
Temperaturexperimente sind möglich von Raumtemperatur bis +150°C. Auf die Wahl des geeigneten Lösungsmittels ist zu achten.

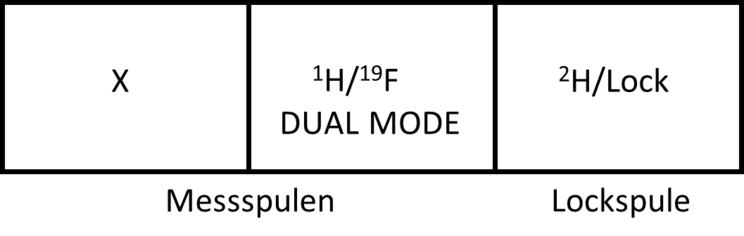

ROYAL HFX-Probenkopf: NM-80010HFXSS 500MHZ FG/ROHFX
Dieser Probenkopf ist mit einem zusätzlichen Dual Tune Modus für 1H und 19F ausgestattet. Obwohl 1H und 19F auf einer Spule liegen, können sie zeitgleich gemessen werden. D. h.:
- 1H kann 19F-entkoppelt gemessen werden UND umgekehrt.
- Heterokerne können GLEICHZEITIG 1H- und 19F-entkoppelt gemessen werden oder entweder nur 1H-entkoppelt oder nur 19F-entkoppelt gemessen werden.
- 19F Heterokern 2D Messungen sind möglich (z. B. 19F13C HMQC) mit oder ohne zusätzliche 1H-Entkopplung.
- 1H Heterokern 2D Messungen sind möglich (z. B. 1H13C HMQC) mit oder ohne zusätzliche 19F-Entkopplung.
Temperaturexperimente sind möglich von -100°C bis +150°C. Auf die Wahl des geeigneten Lösungsmittels ist zu achten.
Für Temperaturmessungen und Experimente, die nicht in der Automatik gemessen werden, bitte einen Termin vereinbaren.
Experimente:
Weitere Experimente in Bearbeitung oder auf Anfrage.
| 1H | 1H | |
| 1H_para | ||
| 1H1H COSY | H-H Korrelation innerhalb eines Spin-Systems | |
| 1H1H NOESY | ||
| NOE-Diff. | Differenzmessung | |
| 1H{19F} | Nur HFX-Probenkopf | |
| 1H{31P} | Entkopplung auch mit 2 Offsets möglich | |
| 1H{X} | Entkopplung von anderen Heterokernen ist möglich; auch mit 2 Offsets möglich | |
| PSYCHE | 1H{1H} | |
| DOSY | Diffusion | |
| EXSY | Chemischer Austausch | |
| Wasserunterdrückung | ||
| Lösungsmittelunterdrückung | Für nicht-deuterierte Lösungsmittel / Messung ohne Lock | |
| 2H | Deuterium | Messung auf dem Lockkanal |
| 7Li | 7Li{1H} | |
| 11B | 11B | mit und ohne Background Suppression |
| 11B{1H} | mit und ohne Background Suppression | |
| 1H11B HMQC | ||
| 1H11B HMBC | ||
| 13C | 13C{1H} | |
| 13C{1H} dept135 | CH3/CH-positiv – CH2-negativ | |
| 13C{1H} apt | CH3/CH-positiv – CH2/C-negativ | |
| 1H13C HMQC | nicht phasensensitiv | |
| 1H13C HMBC | ||
| 15N | 1H15N HMQC | Kopplungskonstante + Messbereich muss angegeben werden |
| 1H15N HMBC | Kopplungskonstante + Messbereich muss angegeben werden | |
| 19F | 19F | |
| 19F{1H} | Nur HFX-Probenkopf | |
| 27Al | 27Al | mit und ohne Background Suppression |
| 27Al{1H} | mit und ohne Background Suppression | |
| 29Si | 29Si | |
| 29Si{1H} | ||
| 29Si{1H}-inept | Polarisationstransfer | |
| 29Si-inept | Polarisationstransfer | |
| 1H29Si HMQC | ||
| 1H29Si HMBC | ||
| 31P | 31P | |
| 31P{1H} | ||
| 1H31P HMQC | ||
| 1H31P HMBC | ||
| 71Ga | 71Ga{1H} | |
| 77Se | 77Se | |
| 77Se{1H} | ||
| 1H77Se HMQC | ||
| 1H77Se HMBC | ||
| 119Sn | 119Sn{1H} | |
| 1H119Sn HMBC | ||
| 125Te | 125Te{1H} | |
| 1H125Te HMBC | ||
| 195Pt | 195Pt{1H} | |
| 207Pb | 207Pb{1H} | |
